淺析超聲波焊接原理

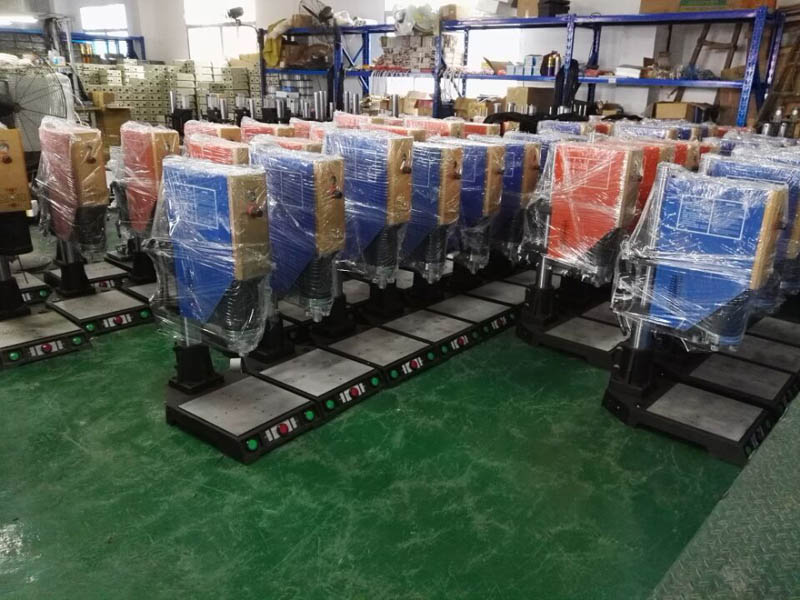

東莞市勁榮自動化設備公司專門生產各種規格超聲波塑焊機以及超聲波模具、超聲波焊接加工等，公司坐落于東莞塘廈交通方便，歡迎你的光臨！

在現代工業中，我們隨處可見超聲波塑料焊接機的身影。例如：產品包裝、切割、鉚埋、壓花、打孔等行業都需要超聲波焊接機，于是各式各樣，各種功能的超聲波焊接也應運而生，應用領域不同，使用方法和對設備要求大不相同。

熱阻要達到工件的熔點 超聲波換能器把電能轉換為機械后，通過工件物質分子進行傳導，超聲波聲波在固體中地傳導聲阻遠小于在空氣中的聲阻，當聲波通過工件接縫時，縫隙中的聲阻大，產生的熱能相當就大。溫度首先達到工件的熔點，再加上一定的壓力，使接縫熔接。而工件的其它部分由于熱阻小，溫度低不會熔接。 兩種工件一定要可熔接 不同種材質之間有的能更好地焊接，有的是基本能相熔，有的是不相熔的。同一材料之間熔點是相同的，從原理講是可以焊接的，但是當要焊接的工件的熔點大于350℃時，就不在適合用超聲焊接了。因為超聲是瞬間使工件分子溶化，判斷依據是在3秒之內，不能良好熔接，就應該選擇其它焊接工藝。如熱板焊接等。一般來講ABS料是最容易焊接，尼龍或PP料是最難熔接的。 接縫面積有一定的要求，超聲波焊接原理描述。

當瞬間能量產生時，接縫面積越大，能量分散越嚴重，焊接效果越差，甚至無法焊接。另外超聲波是縱向傳波的，能量損失同距離成正比，遠距離焊接應控制在6厘米以內。焊接線應控制在30----80絲之間為宜，工件的臂厚不能低于2毫米，否則不能良好熔接，特別是要求氣密的產品。 超聲波焊接機輸出功率要衡定 超聲波焊接機輸出功率的大小，同壓電陶瓷片的直徑和厚度、材質、設計工藝決定，一但超聲波換能器定型，最大功率也就定型了，衡量輸出能量的大小是一個復雜的過成，不是超聲波換能器越大，電路使用超聲波功率管越多，輸出能量就越大，它須要相當復雜的振幅測量儀，才能準確測量其振幅， 走出超聲焊接機種誤區 使用多大輸出功率，振蕩頻率、振幅范圍，要根據工件的材料、焊線面積、工件內是否有電子元器件、是否要氣密等因素來考慮。誤認為功率越大越好。這也是一個誤解。如果對超聲不是太了解。最好請教正規的超聲波生產廠工程技術人員。有條件的話最好到廠家現場溝通，不要盲目聽從一些非正規超聲波設備銷售人員的誤導。

超聲波結構需要嚴格檢驗 正規超聲波模具生產商進料都有一套嚴格地檢驗程序，加工尺寸都是經過計算機軟件模擬和校驗后加工出來的。品質才有保障。這些工序一般作坊是無法做到的，如不經過合理地設計，做出的模具，在焊接小工件時，反應問題還不明顯，當大功率時就會出現各種弊端。嚴重時直接損壞功率元件。

總之，超聲波焊接機的正確使用需要六大方面的全面配合：熱阻要達到工件的熔點、兩種工件一定要可熔接、接縫面積有一定的要求、焊接機輸出功率要衡量、走出超聲焊接機種誤區、焊模結構需要嚴格檢驗，超聲波焊接原理描述。
